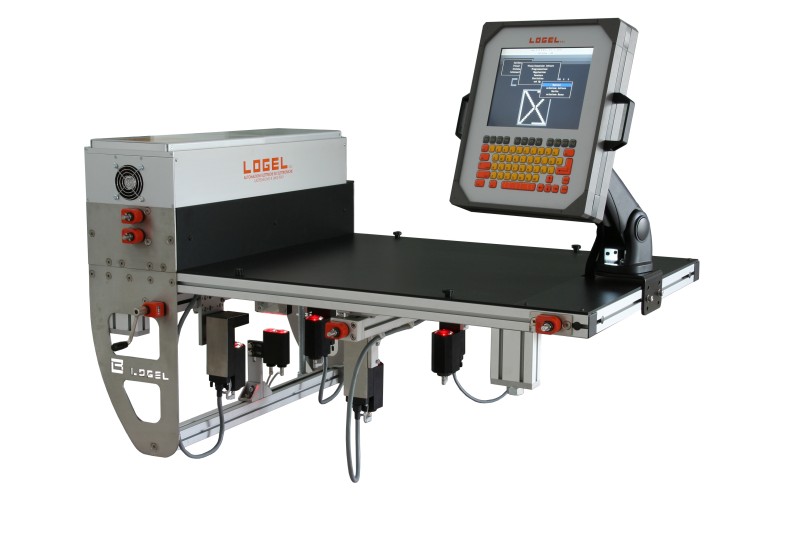

Il “Caliplan D4” sistema di controllo dimensionale,diagonale e planare delle piastrelle con CAMBIO FORMATO A VOLANTINI.In base alle letture sulla superficie del materiale calcola:

• SEZIONE CALIBRO: classificazione del materiale in dieci calibri, calcolo della differenza delle diagonali, rilevamento effetto lunetta, cuscino, trapezio, attraverso l’utilizzo di telecamere.
• SEZIONE PLANAR: calcolo concavità, convessità, curvatura spigolo e curvatura diagonale. Impiega sensori a triangolazione ottica ad infrarossi.

CALIPLAN D4 viene realizzato in base al formato da misurare: il telaio, dotato di regolazioni semi-automatiche a volantini, viene costruito su misura per essere installato su qualsiasi linea di scelta o in uscita a levigatrici e squadratrici, evitando quindi al cliente qualsiasi tipo di modifica all'impianto esistente.

Caliplan D4 presenta le seguenti caratteristiche:

• Formati controllabili dal 150x150 al 3000x3000 mm.
• Versioni speciali per grandi o piccoli formati.
• Classificazione del materiale fino a 4 categorie.
• Statistiche di produzione con allarmi personalizzabili.
• Pannello di controllo con display a cristalli liquidi VGA (25 righe per 80 caratteri) e tastiera a membrana alfanumerica.
• Segnali d’uscita: digitali, potenza, entrambi configurabili.
• Gestione di encoder: opzionale.
• Interfaccia in 6 lingue: italiano, inglese, tedesco, francese, spagnolo portoghese.
• Velocità del traino: da 30 a 60 mt/min.
• Temperatura d’esercizio: 0-50°C.
• Alimentazione: 220 Vac.
• Dimensioni: 1180x600x770
• Peso: 80 Kg.
• Certificata CE
