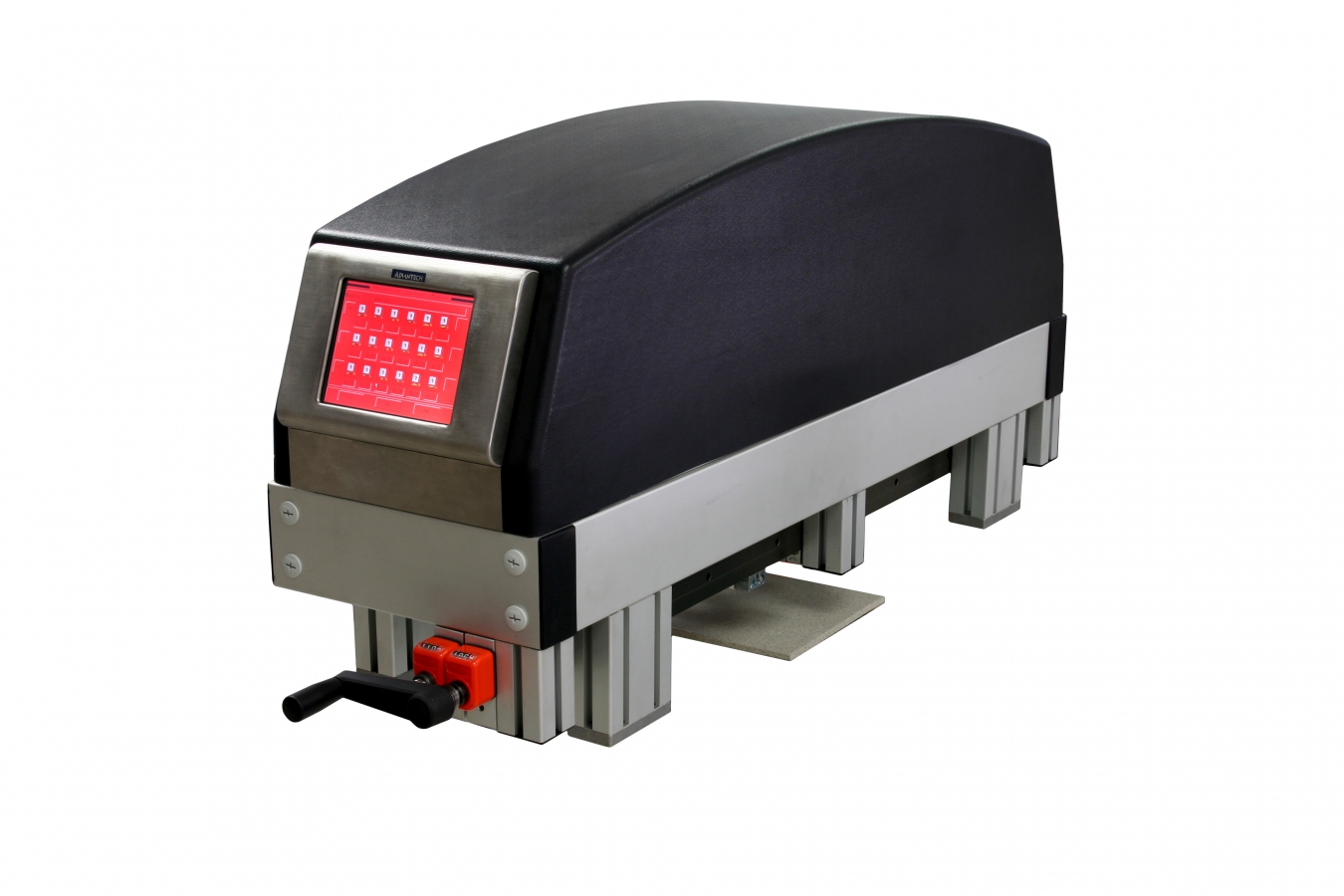

Evo-Plan

“EVO PLAN” rileva la planarità delle piastrelle. In base alle letture sulla superficie del materiale calcola:

Concavità
Convessità
Curvatura lato X ( globale, centrale, laterale )
Curvatura lato Y ( globale, centrale, laterale )
Curvatura Diagonale ( globale, centrale, laterale )



EVO PLAN viene realizzato in base al formato da misurare: il telaio, dotato di regolazioni semi-automatiche a volantini, viene costruito su misura per essere installato su qualsiasi linea di scelta o in uscita a levigatrici e squadratrici, evitando quindi al cliente qualsiasi tipo di modifica all'impianto esistente.
EVO PLANpresenta le seguenti caratteristiche:



  • Formati controllabili dal 120x120 al 650x650 mm.
  • Versioni speciali per grandi o piccoli formati.
  • Classificazione materiale fino a 4 categorie.
  • Possibilità di memorizzare fino a 100 banchi di lavoro.
  • Precisione delle misure:+/- 0,1mm.
  • Statistiche di produzione con allarmi personalizzabili.
  • Pannello di controllo: display a cristalli liquidi VGA (640x480) TFT da 10,4”
  • Segnali di uscita: digitali, potenza entrambi configurabili.
  • Interfaccia in 6 lingue: italiano, inglese, tedesco, francese, spagnolo, portoghese.
  • Velocita’ del traino: da 3 a 60 m/min.
  • Temperatura d’esercizio: 0-60°C.
  • Alimentazione: 220Vac.
  • Potenza: 240W
  • Dimensioni: 1220 x 950 x 700 mm
  • Peso: 80 kg
  • Range di lavoro telecamere: 60mm
  • SEZIONE PLANAR E SPESSORE: calcolo concavità, convessità, curvatura spigolo, curvatura diagonale e degli spessori minimo, massimo e medio. Impiega sensori ottici.
  • Range di lavoro sensori planar: 35mm
