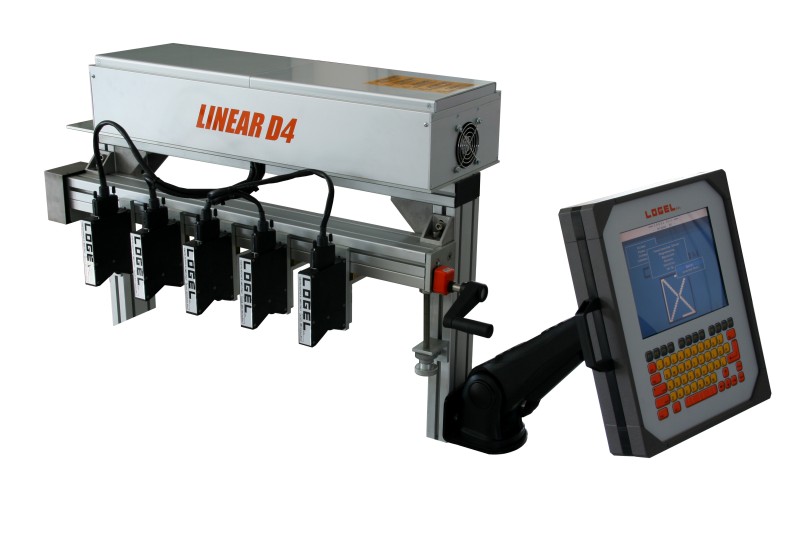

Linear D4

Il “Linear D4” rileva la planarità delle piastrelle. In base alle letture sulla superficie del materiale calcola:

  • Concavità
  • Convessità
  • Curvatura lato X ( globale, centrale, laterale )
  • Curvatura lato Y ( globale, centrale, laterale )
  • Curvatura Diagonale ( globale, centrale, laterale )

Linear D4 viene realizzato in base al formato da misurare: il telaio, dotato di regolazioni semi-automatiche a volantini, viene costruito su misura per essere installato su qualsiasi linea di scelta o in uscita a levigatrici e squadratrici, evitando quindi al cliente qualsiasi tipo di modifica all'impianto esistente.
Linear D4 presenta le seguenti caratteristiche:


  • Formati controllabili dal 100x100 al 600x600.
  • Classificazione del materiale fino a 4 categorie.
  • Impiega sensori a triangolazione ottica ad infrarossi: N °3 sensori ( 3 o 5 letture ), N °5 sensori ( 3, 5 o7 letture)
  • Statistiche di produzione con allarmi personalizzabili.
  • Pannello di controllo con display a cristalli liquidi VGA (640x480) e tastiera a membrana alfanumerica.
  • Segnali d’uscita: digitali, potenza, entrambi configurabili.
  • Gestione di encoder: opzionale.
  • Interfaccia in 6 lingue: italiano, inglese, tedesco, francese, spagnolo portoghese; manualistica disponibile nelle suddette lingue.
  • Velocità del traino: da 30 a 60 mt/min.
  • Temperatura d’esercizio: 0-50°C.
  • Alimentazione: 220 Vac.
  • Dimensioni: 1140x750x340
  • Peso: 40 Kg.
  • Certificazione CE
