Caliplan D4M

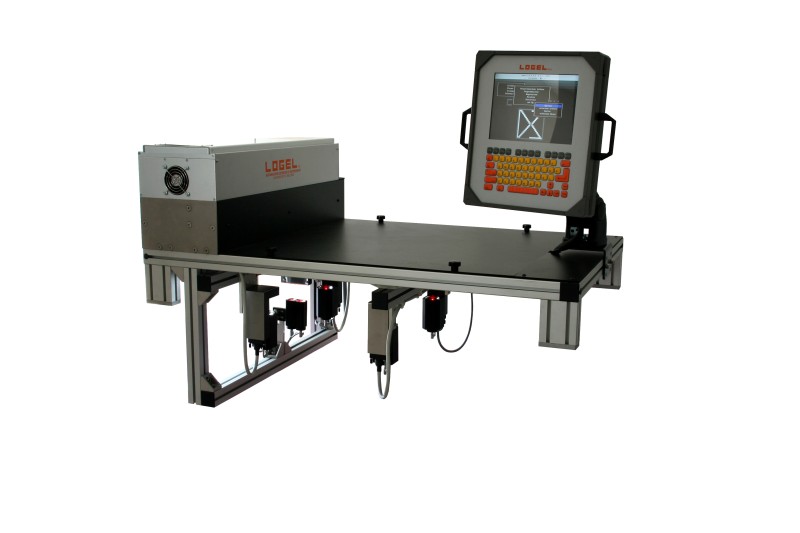

Il “Caliplan D4M” sistema di controllo dimensionale,diagonale e planare delle piastrelle con CAMBIO FORMATO MANUALE.In base alle letture sulla superficie del materiale calcola:

  • SEZIONE CALIBRO: classificazione del materiale in dieci calibri, calcolo della differenza delle diagonali, rilevamento effetto lunetta, cuscino, trapezio, attraverso l’utilizzo di telecamere.
  • SEZIONE PLANAR: calcolo concavità, convessità, curvatura spigolo e curvatura diagonale. Impiega sensori a triangolazione ottica ad infrarossi.

CALIPLAN D4M viene realizzato in base al formato da misurare: il telaio, dotato di regolazionimanuali, viene costruito su misura per essere installato su qualsiasi linea di scelta o in uscita a levigatrici e squadratrici, evitando quindi al cliente qualsiasi tipo di modifica all'impiantoesistente.

Caliplan D4M presenta le seguenti caratteristiche:

  • Formati controllabili dal 150x150 al 3000x3000 mm.
  • Versioni speciali per grandi o piccoli formati.
  • Classificazione del materiale fino a 4 categorie.
  • Statistiche di produzione con allarmi personalizzabili.
  • Pannello di controllo con display a cristalli liquidi VGA (25 righe per 80 caratteri) e tastiera a membrana alfanumerica.
  • Segnali d’uscita: digitali, potenza, entrambi configurabili.
  • Gestione di encoder: opzionale.
  • Interfaccia in 6 lingue: italiano, inglese, tedesco, francese, spagnolo portoghese.
  • Velocità del traino: da 30 a 60 mt/min.
  • Temperatura d’esercizio: 0-50°C.
  • Alimentazione: 220 Vac.
  • Dimensioni: 1180x600x770
  • Peso: 80 Kg.
  • Certificata CE
